Tổng quan

GIẢI PHÁP CHI TIẾT HÓA VÀ TẠO BẠN VẼ KẾT CẤU TỰ ĐỘNG


CSiDetail là một phần mềm tích hợp và tương tác giúp người dùng xuất bản vẽ chi tiết nhưdetailed views, drawings, thống kế vật liệu (BOM) & (BOQ) từ mô hình thiết kế ETABS.




CSiDetail tạo mô hình chi tiết kết cấu, dựa trên kết quả phân tích và thiết kế được thực hiện trong Etabs. Nó giúp tự động tạo bản vẽ views và bản vẽ chi tiết có thể sử dụng như bản vẽ cơ bản chuẩn bị cho các bản vẽ kỹ thuật cuối cùng, cũng như các file mô hình BIM được sử dụng trong các công cụ BIM. Việc triển khai chi tiết của phần mềm CSiDetail được ứng dụng cho cả hai dạng kết cấu bê tông cốt thép và kết cấu thép.


KẾT CẤU BÊ TÔNG CỐT THÉP

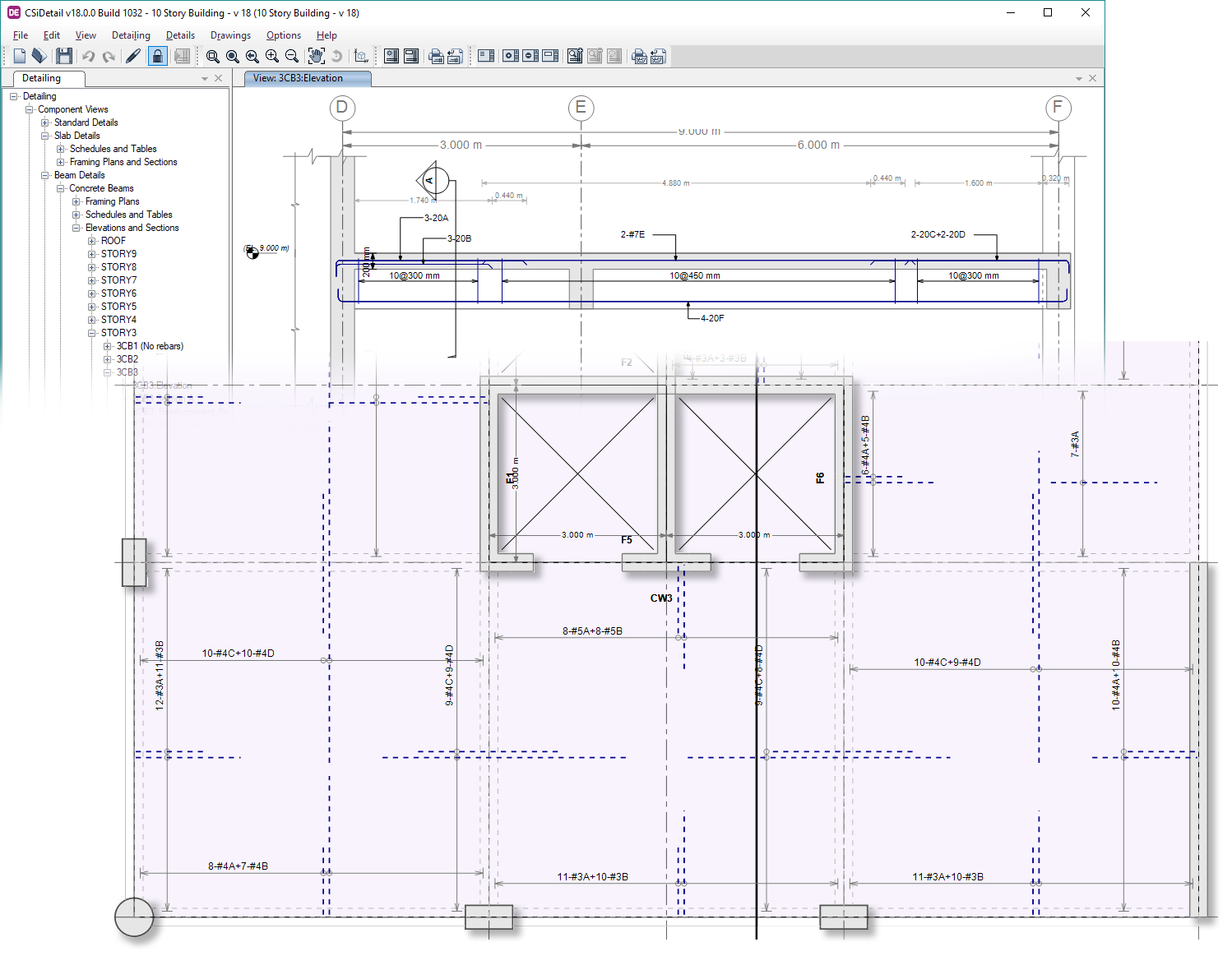

CSiDetail tạo bản vẽ chi tiết kế cấu sàn, dầm, cột, và vách,  nhóm các dầm và cột giống nhau trong quá trình triển khai.

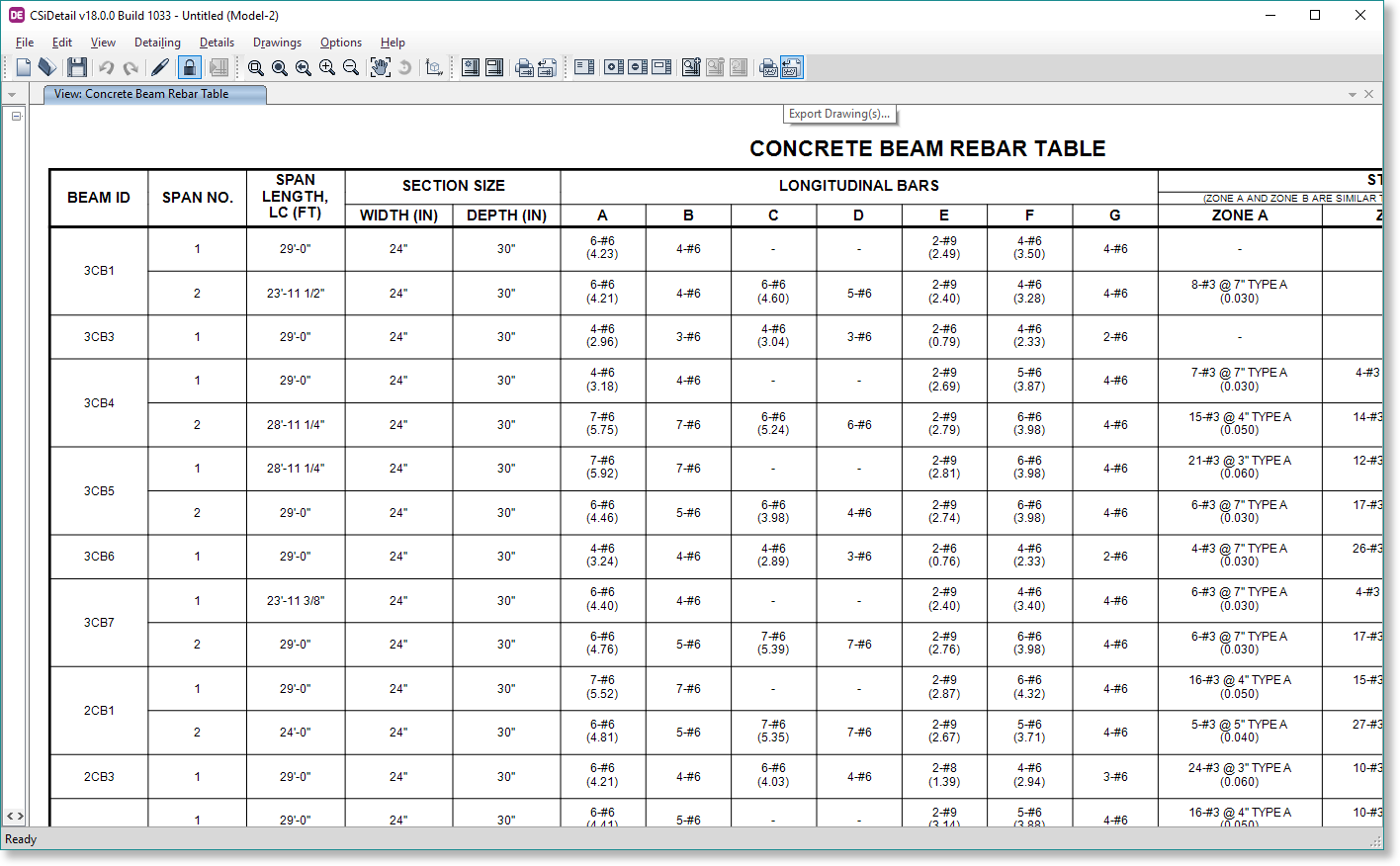

Chi tiết cốt thép được thể hiện trong bảng biểu và thống kê cho các nhóm thành phần,  cũng như thể hiện trong bản vẽ mặt đứng, mặt bằng và tiết diện của từng phần tử kết cấu.


Cốt thép có thể kết hợp giữa xem chi tiết từng thành phần hoạc có thể xem trong môi trường tương tác mô hình 3D, hiển thiej cốt thép trong mô hình 3D thực






TÙY CHỈNH CÔNG THỨC TÍNH TOÁN CHI TIẾT CỐT THÉP

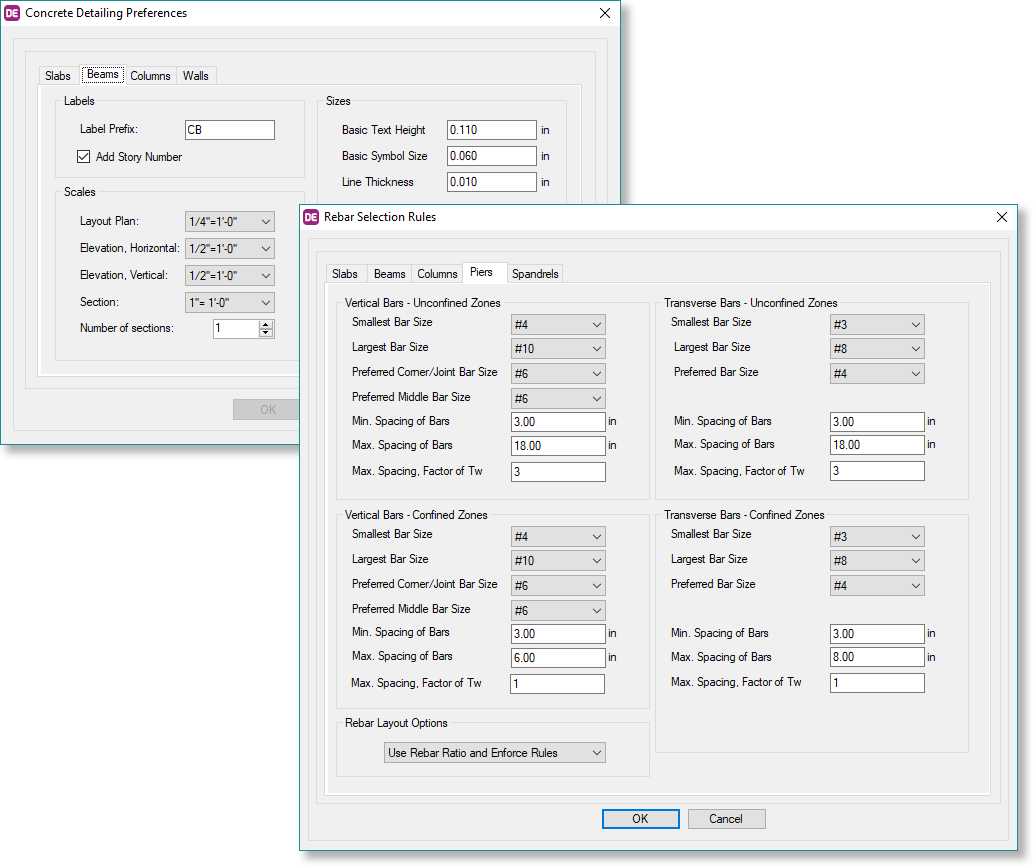

Chi tiết cốt thép được tính toán dự trên thói quen và công thức kiểm xoát tiết diện thanh thép, khoảng cách, chiều dày lớp bảo vệ và vị trí.




Quy tắc và công thức tính toán có thể được định nghĩa bởi người dùng, tuân thủ các quy tắc theo tiêu chuẩn thiết kế và quy định của các vùng lãnh thổ. Điều này giúp tùy biến và kiểm xoát cho phù hợp với đầu ra bản vẽ yêu cầu.



KHẢ NĂNG HIỆU CHỈNH

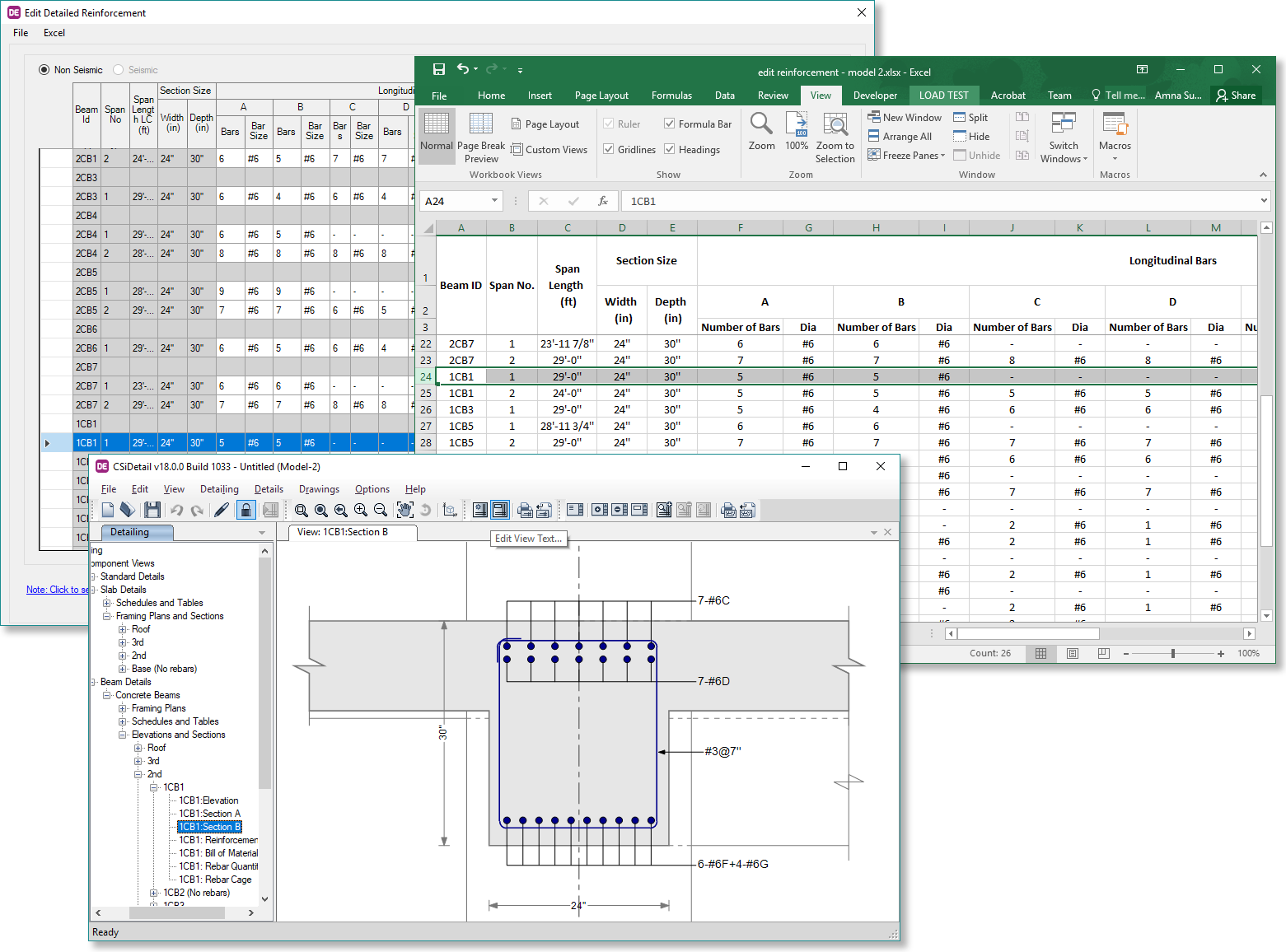

CSiDetail có nhiều khả năng hiệu chỉnh cốt thép. Chế độ views có thể được chỉnh sửa hoạc được định dạng khi cần

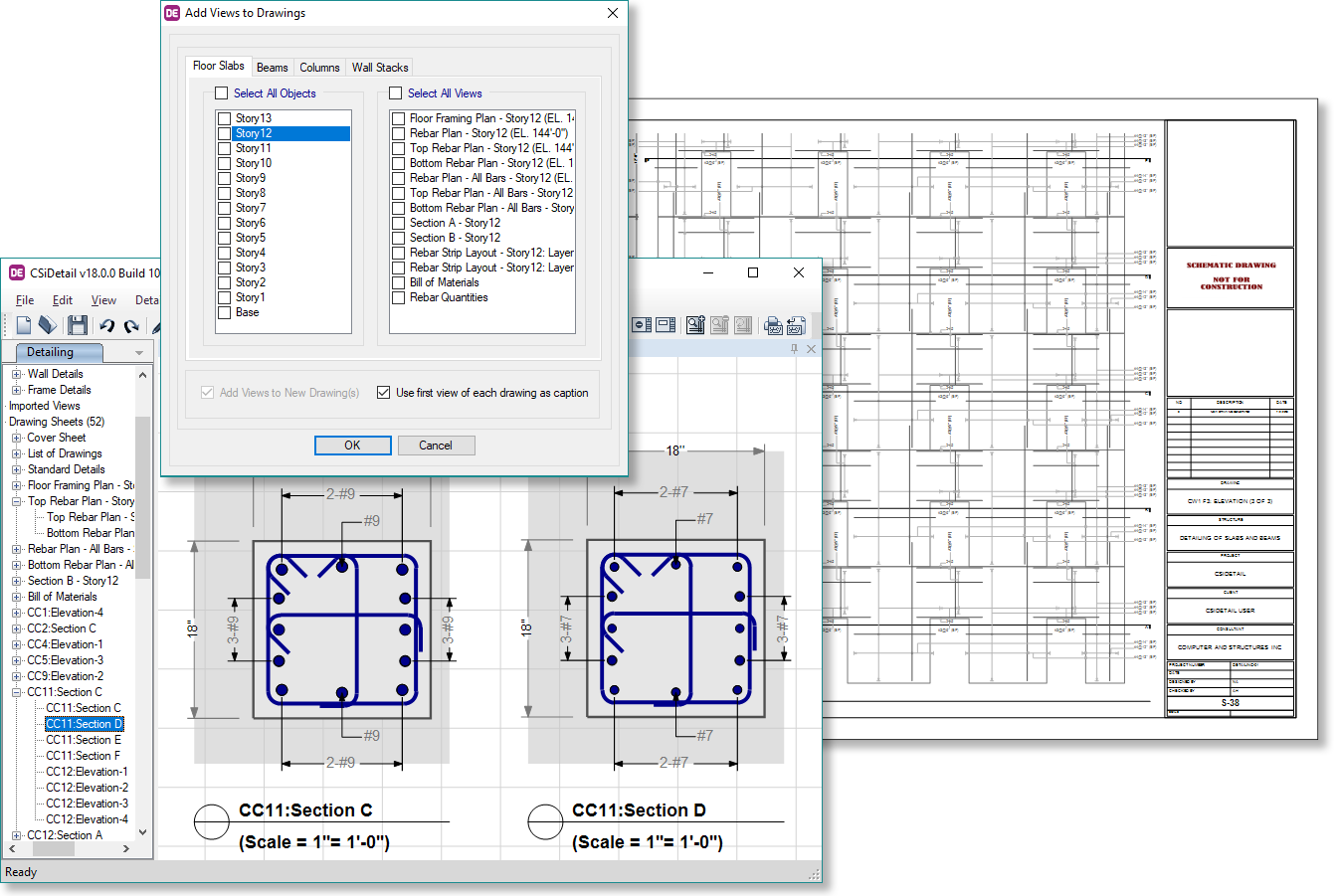

Các bản vẽ có thể được tạo tự động fo lựa chọn các sàn và các thành phần hoạc bằng cách tạo ra các khung hình kết hợp theo đúng yêu cầu thự tế. Các bản vẽ có thể được xuất dưới dạng DXF files để đọc trong các chương trình CAD hoạc sử dụng để in ấn trực tiếp.


KẾT CẤU THÉP

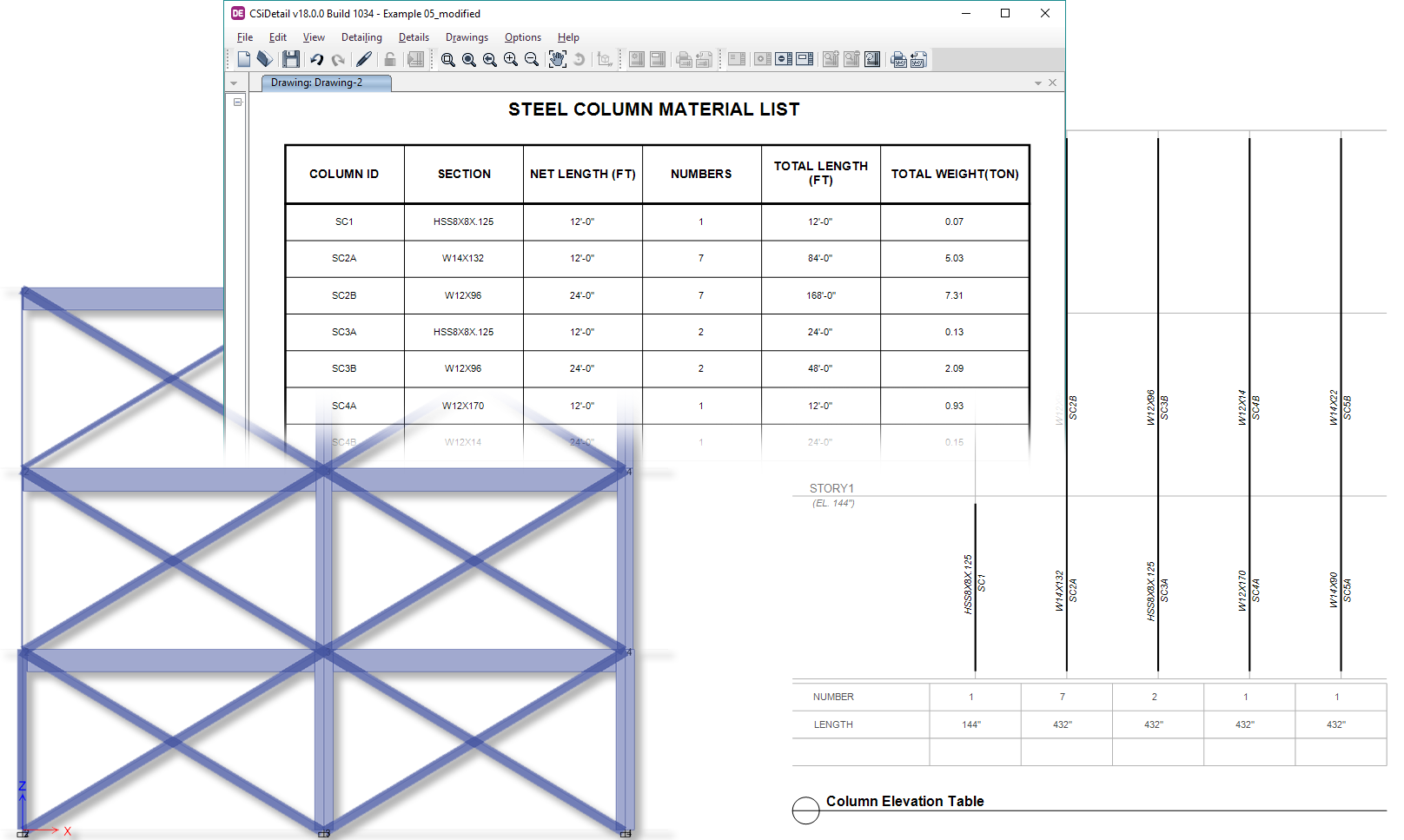

Bản vẽ mặt bằng, mặt đứng và các tiết điện khung được tự động tạo, và được trình bày dưới dạng bảng biểu. Mặt dduwsngs và tiết diện của từng dầm và cột cũng được thể hiện khi cần.


So sánh

Hướng dẫn

Cấu hình

Processor

Minimum: Intel Pentium 4 or AMD Athlon 64

Recommended: Intel i5/i7, AMD Athlon X4/Ryzen, or better

A 64-bit CPU is required

Operating System

Microsoft® Windows 7, Microsoft® Windows 8 or Microsoft® Windows 10

64-bit processor

Video Card

Minimum: Supporting 1024 by 768 resolution

Recommended: Discrete video card with NVIDIA GPU or equivalent and dedicated graphics RAM (512 Mb or larger) for DirectX graphics mode. The card must be DirectX 11 Compatible.

DirectX graphics mode fully utilizes the hardware acceleration provided by a GPU and dedicated graphics RAM.

For better graphics quality in terms of anti-aliasing and line thickness, the device raster drawing capabilities should support legacy depth bias.

Memory

Minimum: 8 GB RAM

Disk Space

6 GB to install the software.

Additional space will be required for storing files, dependent upon the size of the models

Recommended: 500GB or larger PCIe Solid State Drive (SSD). External and network drives are not recommended.
